TUTO : Construisez un chauffe-eau sur la base d’un poêle à bois

Le chauffe-eau solaire dont vous retrouverez les explications ici :

https://lesbrindherbes.org/2014/12/04/construire-son-chauffe-eau-solaire-pas-cher/

a un défaut, il n’est pas performant l’hiver. Pour palier au problème et acquérir plus d’autonomie encore, notre ami Nux s’est penché sur la question, et imaginé et installé chez lui, toujours avec un minimum d’investissement un chauffe-eau adapté à un  poêle à bois.

Très gentiment il partage à nouveau avec vous son travail en vous fournissant le tutoriel de sa réalisation.

Si vous avez besoin d’informations complémentaires, n’hésitez surtout pas à nous contacter, nous ferons suivre et il répondra directement à votre demande.

Merci à lui.





Le principe :

L’eau est chauffé par la fumé, puis grâce au Thermosiphon va se stocker dans un chauffe eau plus haut.

Un tube en cuivre enroulé autour du tuyau de fumé, est coupé puis entre en bas d’une ‘poche d’eau’ constitué d ‘un tuyau de poêle d’un diamètre supérieur de 3 cm environ au premier, à la sortie (en haut) de cette  »poche ». Un autre tuyau de cuivre est brasé, celui ci se raccorde au chauffe eau qui est situé au dessus, puis l’eau la moins chaude redescend par le retour et est réchauffé a nouveau.

ATTENTION le chauffe eau doit IMPERATIVEMENT être plus haut que le poêle a bois.

Pour réaliser ce travail il est impératif de savoir souder ou braser, toute les soudures doivent être étanche ! (dans le pire des cas trouver un professionnel qui vous feras les soudures).

La seule partie hasardeuse se situe dans le bon ratio, entre le volume d’eau chauffé , la longueur du thermosiphon et le volume de votre chauffe eau récupéré, ceci afin d’éviter de devoir mettre un vase d’expansion .

Liste du matériel nécessaire.

• un poêle a bois relier a votre cheminé.
• 50 cm de tuyaux de cheminé environ 3 cm plus gros que celui de votre poêle a bois.
• 2 morceaux de tôle ou de cuivre du diamètre du tuyaux précédemment cité.
• un vieux chauffe eau (s’il ne fonctionne pas, on s’en fiche , il doit juste être étanche).
• un groupe de sécurité neuf et de préférence anti calcaire ( avec le siège en Inox ).
• un Té en laiton du diamètre de la sortie eau froide du chauffe eau ( 20 / 27 ).
• du tube 12 /14 pour enroulé autour du tuyaux de poêle (environ 2 mètres).
• deux vannes d’arrêt.
• une bombe de peinture noir spécial chaleur.
• du cuivre de 12 /14 et divers raccords laiton, quantité et longueur variable selon votre cas de figure (pour relier le T en laiton au bas du serpentin et le haut de la ‘poche d’eau ‘ a l’entré , eau chaude du chauffe eau (celle qui remplace la résistance électrique).
• du tube cuivre de diamètre 14 /16 pour relier l’entré eau froide de votre chauffe eau au réseau , puis pour relier la sortie chauffe eau ( eau chaude ) a votre salle de bain .
• joints et fillasse.
• une bouteille de Crémant du Jura pour arroser la fin des travaux.

Tout à la fin je vous mettrais deux variantes de ce chauffe eau.

N’hésitez pas a diffuser ce tuto , modifier et améliorer ce système , il peut être amélioré

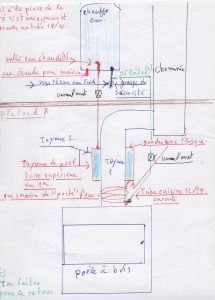

Un petit schéma

!

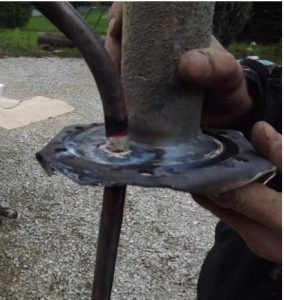

Démonter la résistance du chauffe eau , percé un trou du diamètre de votre cuivre (16 pour mon cas) puis enfiler et braser un tube en cuivre dedans , remonter le tout sur le chauffe eau .

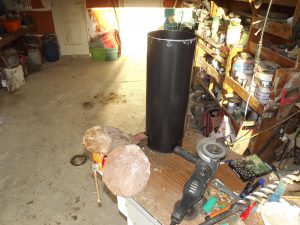

Préparer le tuyaux de 50 cm et les deux morceaux de tôle ou de cuivre.

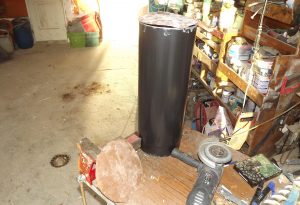

Poser, ajuster et pointer les deux tôles a chaque extrémité.

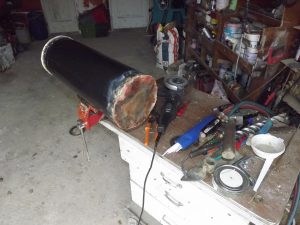

Braser ou souder le deux extrémités.

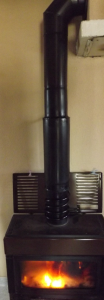

Démonter le tuyaux de votre poêle a bois ( le grand tuyaux sur la photo 2).

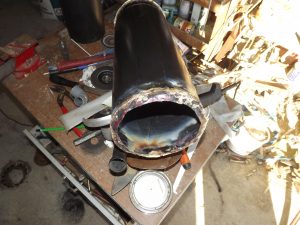

Après avoir tracé , percer et découper a l’axe vos deux bout de tôle (ou cuivre ) précédemment brasé , décaper le grand tuyaux au niveaux des prochaine soudures .



Photos 2.

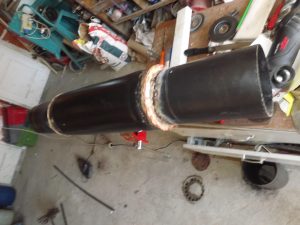

Le tuyaux du poêle est prêt .

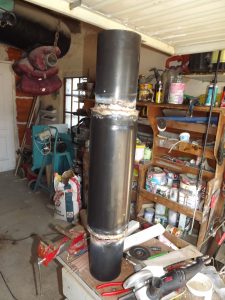

Enfiler le petit tube dans le plus gros et faire les 2 dernière soudures .

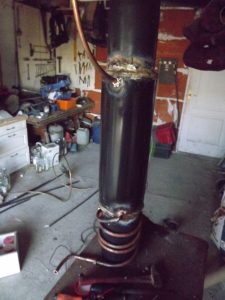

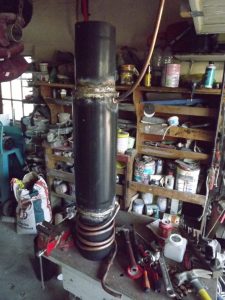

Enrouler un tube cuivre.

Percer uniquement le premier tuyau ( le gros celui de 50 cm ) rentrer un peu le cuivre dans le trou , puis le brasé dans la  » poche  »

Percé le haut de la ‘poche » et braser y un autre tuyaux en cuivre qui monte.

Au préalable enfiler un écrou laiton et faire un collet battu sur chacun de ses deux tubes cuivre .

Remettre le tuyaux de poêle a sa place sur celui ci.

Après un passage par une vanne d’arrêt , le tube cuivre du haut ira dans le chauffe eau (1) sur le schéma.

Le tube cuivre du bas , après passage par une autre vanne d’arrêt seras raccordé au T laiton sur la partie eau froide du chauffe eau (avant le groupe de sécurité) (2) sur le schéma.

• après avoir coupé l’eau de la maison , raccorder les tubes cuivre comme sur le schéma ( ne pas oublier de mettre des joints sur les écrous et faire un joint fillasse sur les parties du chauffe eau qui en on besoin).

• ajuster le tube cuivre enrouler de façon a avoir une pente vers le haut .

• dévisser le filtre sur un robinet de votre salle de bain (pour éviter de l’encrasser avec des dépôts du a la soudure).

• ouvrir le robinet d’eau chaude (pour purger).

• remettre l’eau et laisser remplir l’installation et le chauffe eau.

• une fois l’installation remplis et purgé , fermé le robinet d’eau chaude, puis remettre le filtre de celui ci .

• vérifier toute vos soudures et vos raccords.

• si pas de fuite , vous pouvez peindre les soudures sur les tuyaux de poêle a bois qui vous servent de ‘poche » d’eau , soit sur place soit en le démontant (seulement 2 vannes a fermé et 2 écrous a deviser).

• faite du feu et votre eau chaude seras prête dans quelques heures ( chauffe aussi vite qu’ un chauffe eau électrique, voir plus vite).

• les 3 premier jours vérifier, que votre groupe de sécurité ne rejette pas trop d’eau , dans le cas inverse il faudra sûrement ajouter un vase d’expansion, moi je n’en ai pas eu besoin .

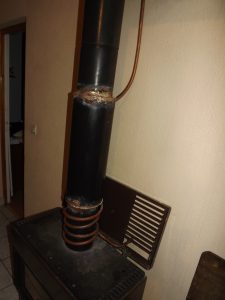

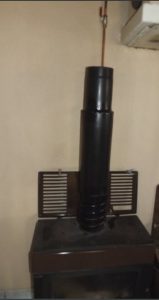

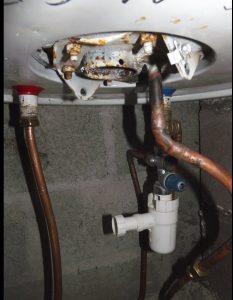

Installation terminée :
