Construire son chauffe-eau solaire pas cher

Les brins vous offrent ce cadeau par l’intermédiaire de notre ami NUX:  Un tuto de construction d’un chauffe-solaire et surtout la possibilité de poser des questions techniques à une personne qui l’a mis en oeuvre et qui l’expérimente.  C’est le moment de vous lancer tranquillement pour le printemps !

************************

Voici un tuto , pour vous aidez a réaliser votre propre chauffe eau solaire en Thermosiphon , à moindre coût, avec les points positif que j’ai observé mais aussi les points négatif .

Tout à la fin je ferais une liste du matériel nécessaire.

Pourquoi construire un chauffe eau solaire ?

Par soucis d’économie d’argent , cela allégera pas mal votre facture EDF , de plus dans le temps malheureusement le prix de l’électricité ne vas pas aller en baissant , bien au contraire.

par soucis d’écologie, cela sera toujours des déchets radioactif en moins dans la nature…

un tel système, pour un bricoleur ne coûte pas très cher et est vite rentabilisé .

N’hésitez pas a diffuser ce tuto , modifier et améliorer ce système , il peut être amélioré !

Je précise que j’habite dans le Nord de la France, le soleil n’est pas toujours au rendez vous, un même système plus au Sud de la France serais beaucoup plus efficace !

J’ai choisi de le faire en Thermosiphon par soucis d’autonomie complète, nul besoin de circulateur….

Le principe …

L’eau chauffe dans le panneau, puis naturellement grâce au thermosiphon, monte toute seule et se stock dans le chauffe eau, vous l’aurez compris le chauffe eau ne sert qu’a stocker l’eau chaude, en aucun cas il ne chauffe celle ci .



ATTENTION le chauffe eau doit IMPERATIVEMENT être placé plus haut que le panneaux ( pour le thermosiphon).

Mon installation :



– 1 cumulus de 150 litres de récupération.

– 1 panneau en contreplaqué de marine (2,7 x 1,1 m) + 5 cm de laine de roche et une tôle en alu .

– mes vitres (3 au totale ) récupéré, elles sont toute fendu .

– des vannes d’arrêt et purges .

– mon serpentin en cuivre de diamètre 16 , mesure 15 mètres linéaire .

température de l’eau en sorti du panneaux au alentour de 80,6° par temps ensoleillé .

température de l’eau tiré du chauffe eau, à mon robinet 53° en moyenne ( moyenne faite sur 7 jours ) .

durant 4 semaines de beau temps avec entre temps trois ou quatre jours de pluie , je produisait plus d’eau chaude que nécessaire .

après 5 jours de pluie consécutive avec quelques rare éclaircis , je n’ai plus d’eau chaude , obliger de remettre en service le chauffe eau électrique .

Pour parer a ce problème ….

je vais remettre 3 fois plus de tuyaux de chauffe , et augmenter de 150 Litres l’eau chaude stocké.

Mes futurs modifications et améliorations …

Si je veux que ce système fonctionne parfaitement en période de pluie et pour les mois de Mars /Avril /octobre / Novembre .

je doit tripler la longueur de mon serpentin en cuivre.

Trouver et remplacer par un chauffe eau de 300 Litres (ou 2 x 150 Litres) .

Installer un petit grillage sur le dessus du panneau ( protection grêle) .

Les points négatif de mon installation .

le panneaux solaire est mal placé, le soleil tape dessus en juin pas avant 11 H du matin à cause de l’ombre de la maison ( pas possible de le mettre ailleurs) .

mes 3 vitres sont posé les unes contre les autres , ce n’est pas une seule pièce ( ça éviterais les pertes de chaleur) de plus les 3 vitres sont fendues.

Bref c’est bon pour cette année , mais j’améliore ça dés cette hiver ! j’aurais tout le loisir d’acheter une seule vitre une fois que mon installation m’aura fait économisé quelques centaines d’euros .

Un tels système doit impérativement être vidangé et stocké à l’intérieur par temps de gel .

Une alternative serait de mettre le serpentin dans le chauffe eau avec du glycol , mais la c’est un tout autre système qui n’est pas intéressant dans mon cas et dans ma région …

Mon installation me revient à environ 130€ a savoir que la plupart des matériaux ont été récupérés gratuitement, pour celui qui achèterais tout le matos , le prix variera selon ou il achètera sont matériel ….

Passons a la pratique….

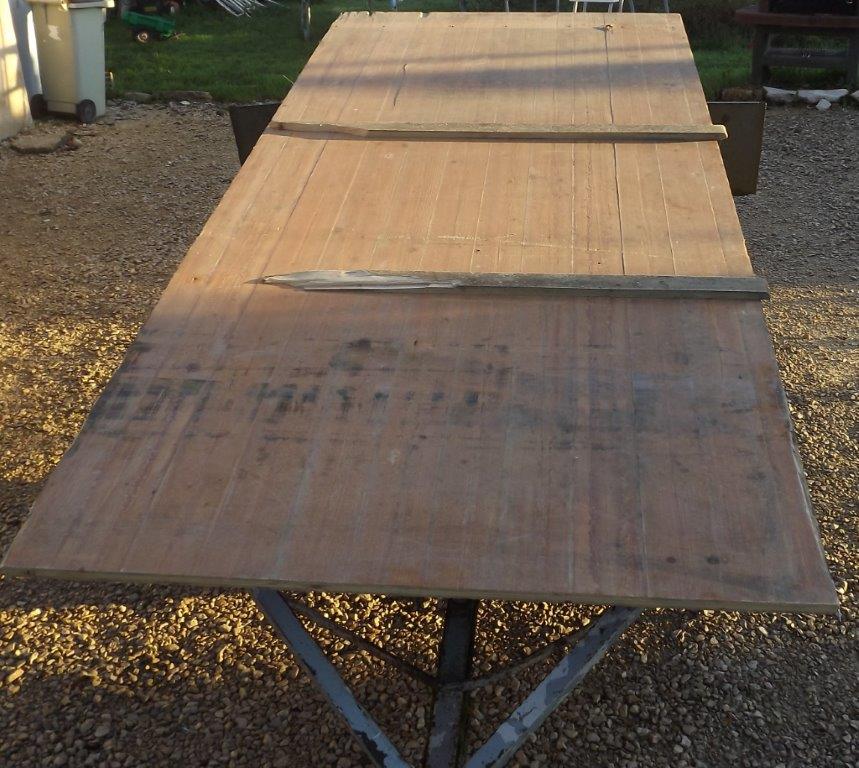

la plaque en contreplaquer de marine pour construire le panneau solaire (2,7 x 1,05 m).

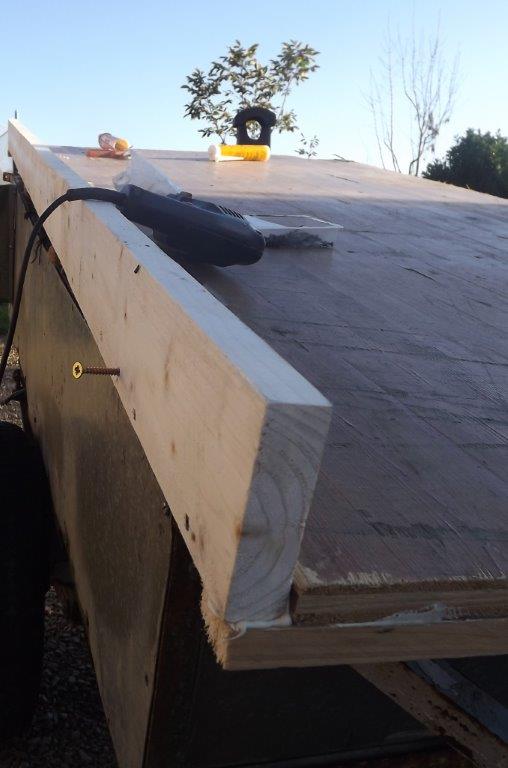

coller et visser des planches sur les 4 cotés ( 3cm d’épais et 10 cm de haut )

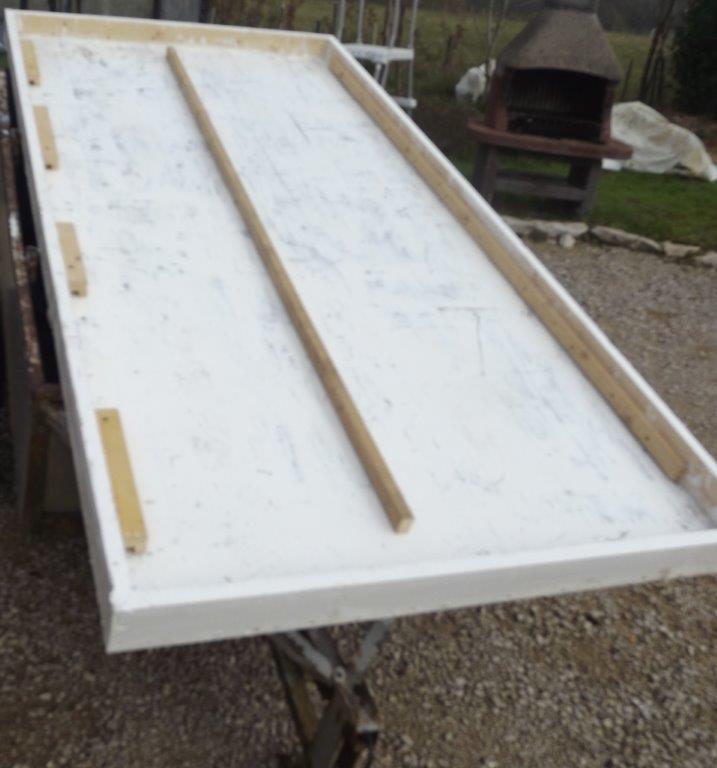

le caisson est monté, peint et les lattes pour poser la tôle en alu sont fixées

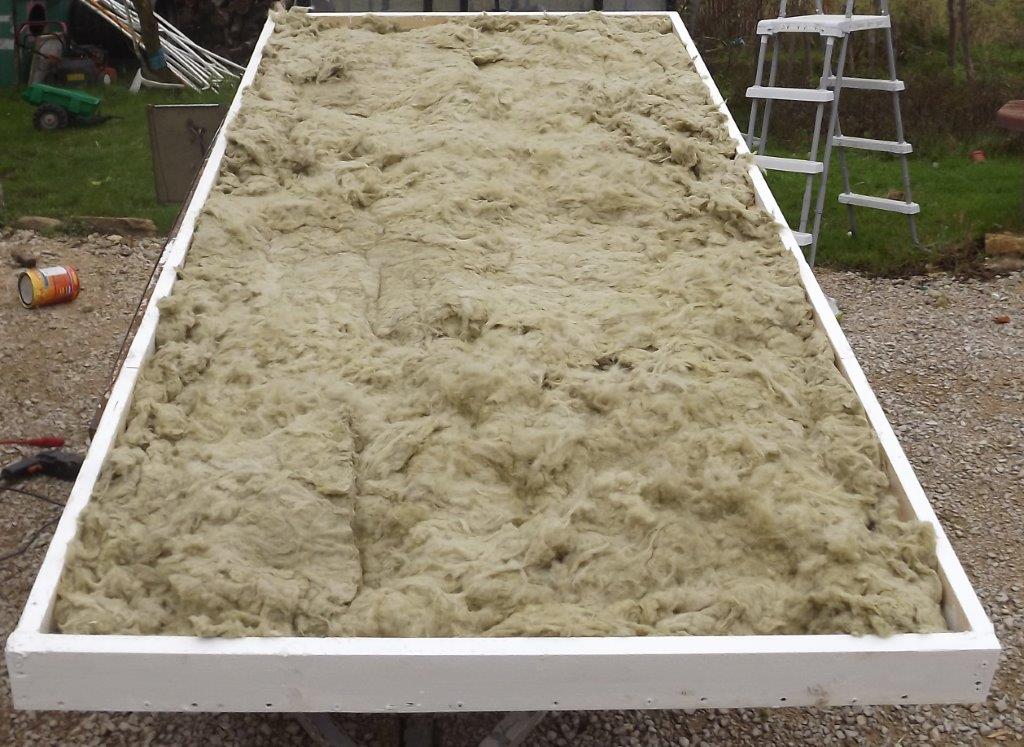

Pose de la laine de roche (5 cm).

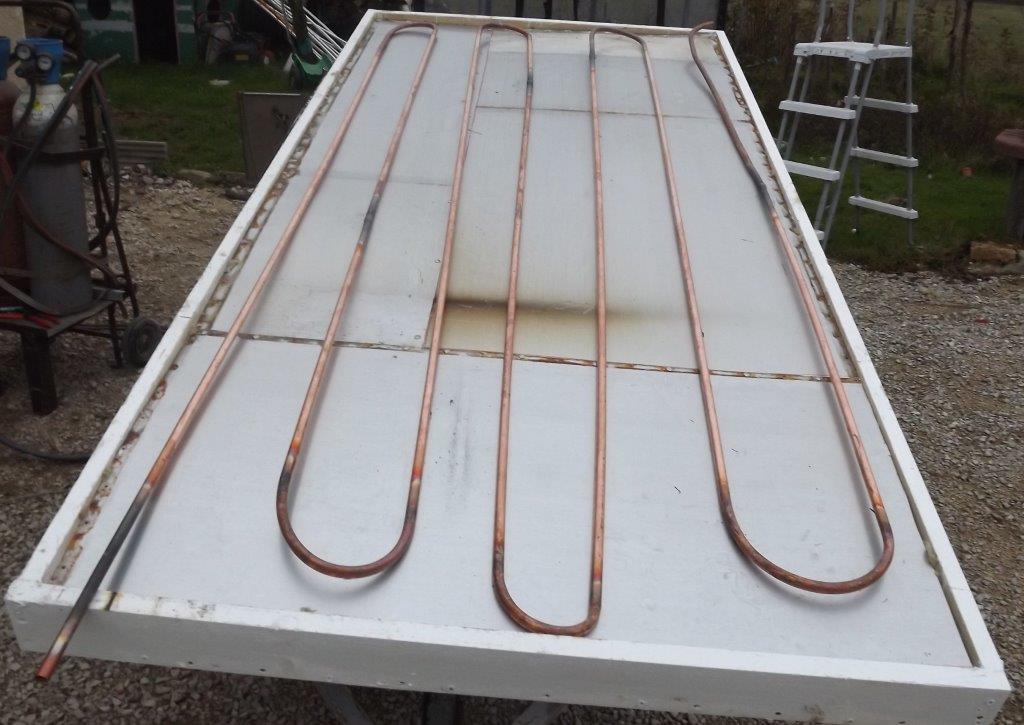

Pose de la plaque alu et du serpentin en cuivre , fixer ce dernier avec des colliers de plomberie

tout les 15 /20 cm , ensuite TOUT PEINDRE EN NOIR avec une peinture spéciale , résistante a la chaleur élevé .



ATTENTION

Le tube cuivre doit être en contact avec la tôle , il ne doit pas avoir de jour en entre les deux .

fixer le serpentin en légère pente pour que le thermosiphon fonctionne.

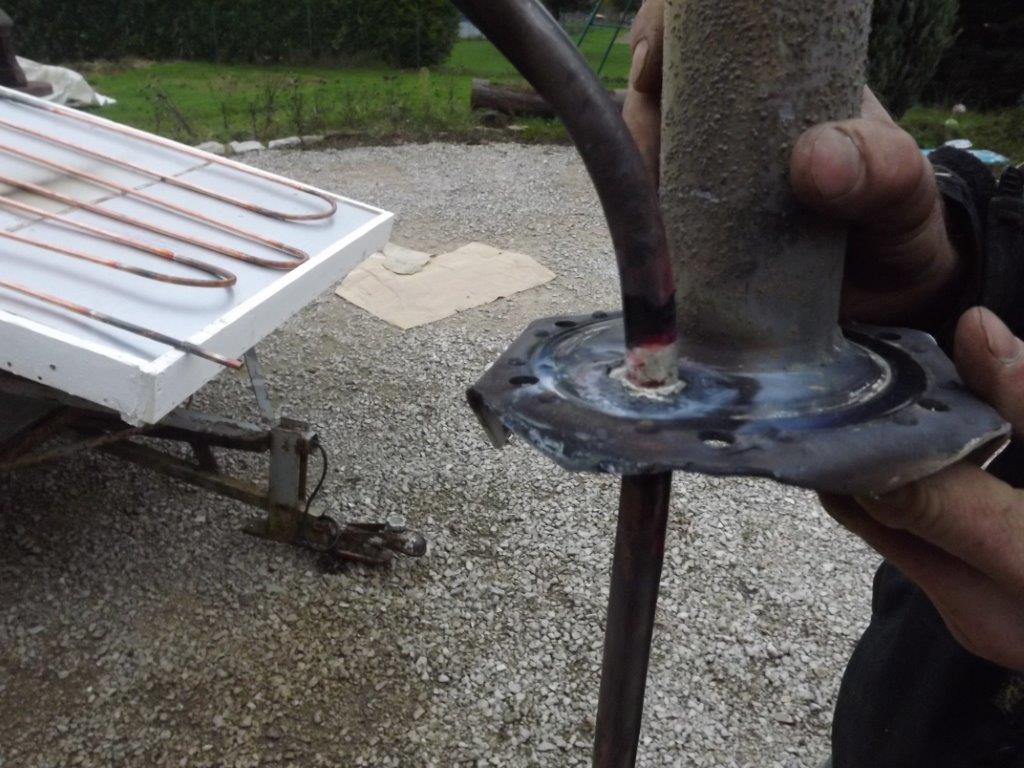

Démonter la résistance du chauffe eau , percé un trou du diamètre de votre cuivre ( 16 pour mon cas) puis enfiler et braser un tube en cuivre dedans , remonter le tout sur le chauffe eau .

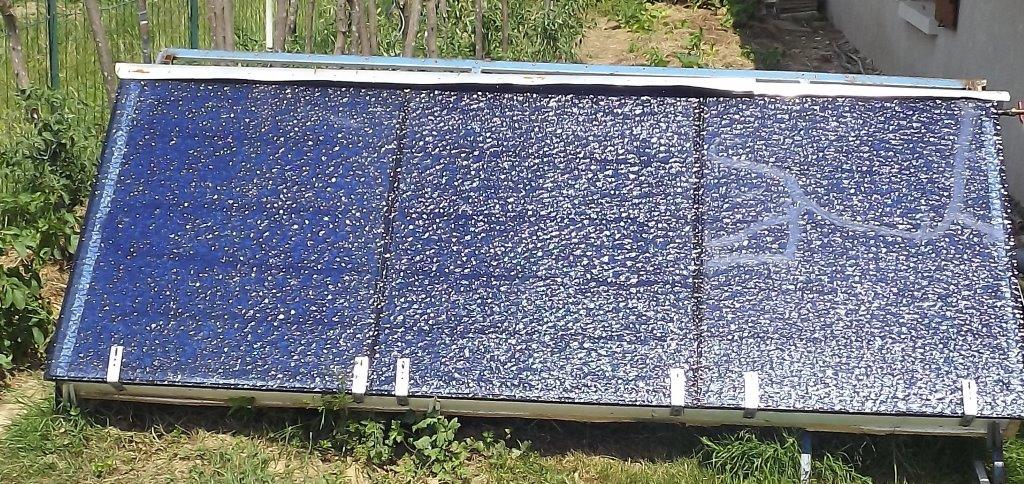

Après avoir fabriqué un support , poser votre panneau dessus et fixer les vitres (sans les coller elles doivent pouvoir se dilater librement).

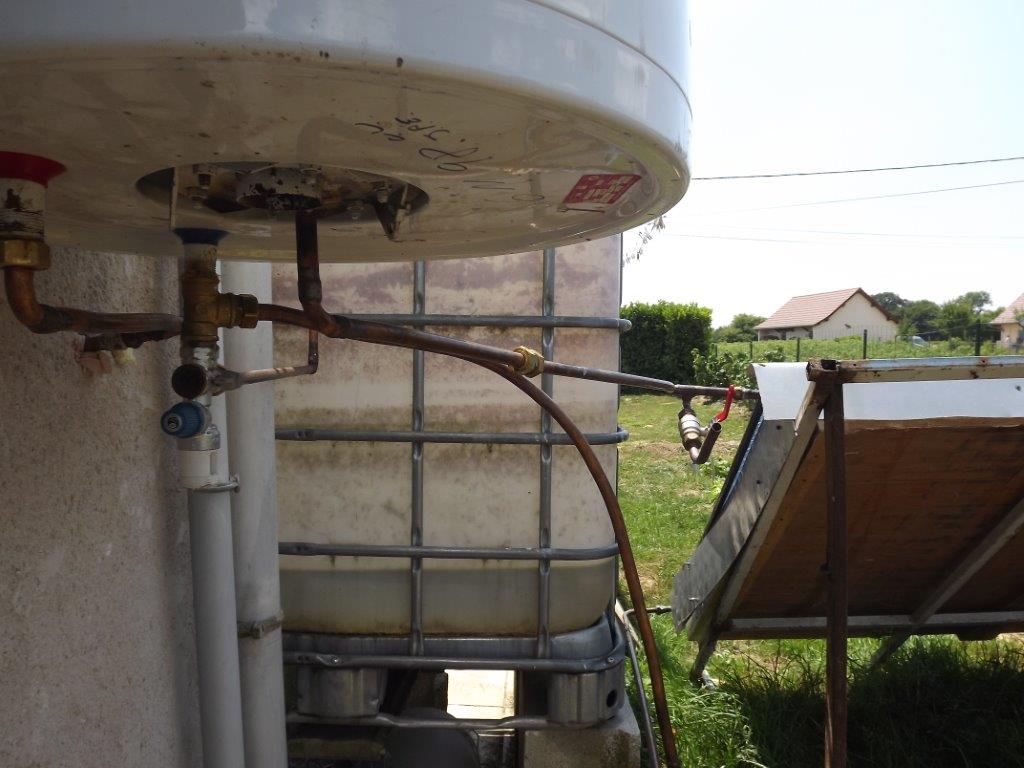

Fixer et raccorder votre chauffe eau solaire le plus prés possible du panneau et toujours plus haut que celui ci .

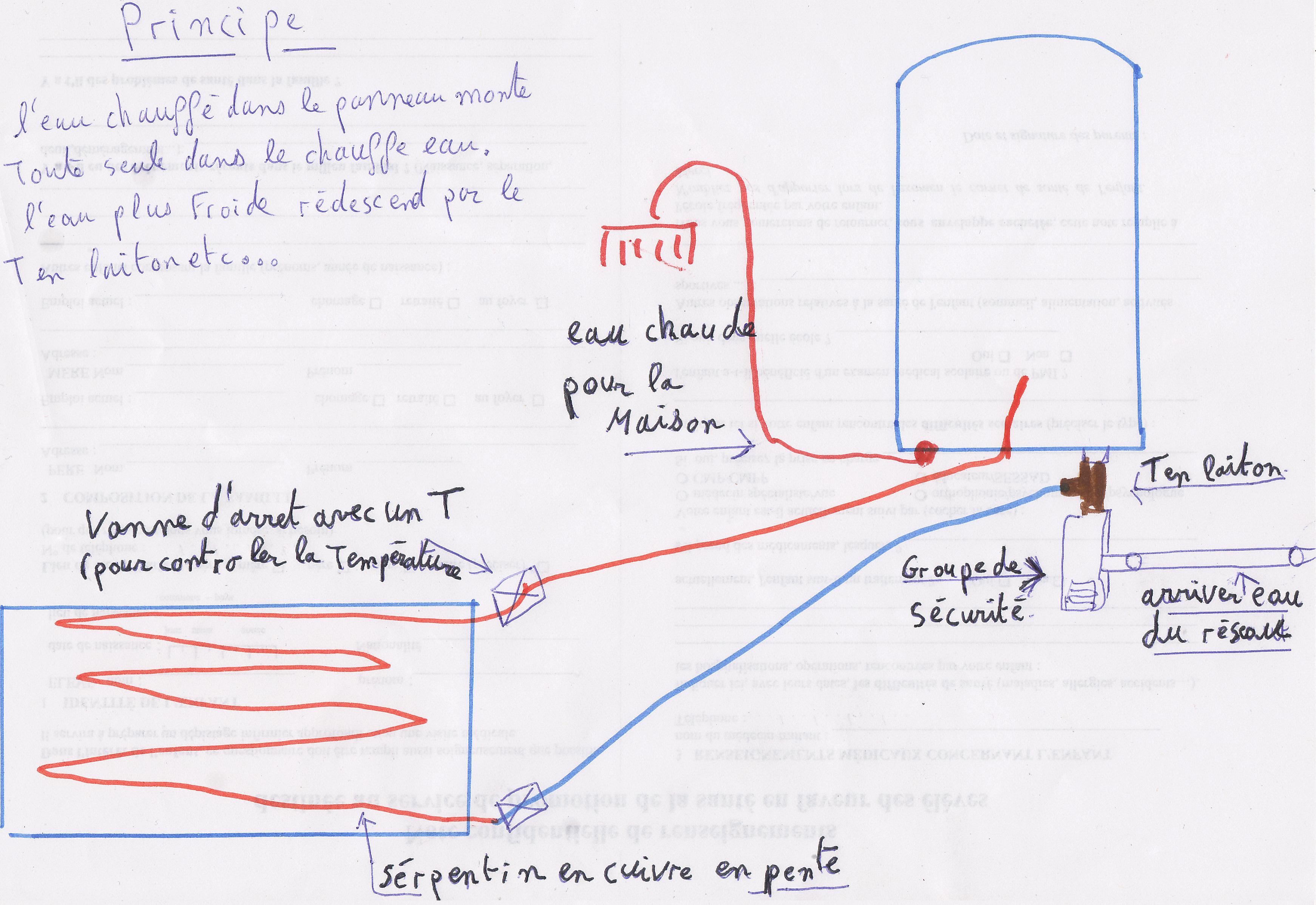

Voici les connexions ( comme sur mon schéma tout en haut )



Liste du matériel nécessaire (les dimensions varierons selon vos besoin , il est bien sur possible et conseillé de le faire plus grand )

1 plaque de contre plaqué de marine

4 planches de 3cm x10 cm

3 lattes de 27/40

1 boite de vis a bois de longueur 50 mn

3 cartouches de colle a bois

de la laine de roche en quantité suffisante

une plaque en aluminium , sinon une simple tôle fera l’affaire .

du tube cuivre diamètre 16 pour faire le serpentin .

100 colliers de plomberie du diamètre du serpentin en cuivre

4 bombes de peinture noir spécial chaleur

3 vannes d’arrêt ( une a la sortie du panneaux avec un T en cuivre + 15 cm de tube , pour le contrôle de la température , deux autres vannes serons placés sur l’arrivé d’eau froide et sur la sortie eau chaude , a l’intérieur de l’habitation , ce qui permettra en fermant ses vannes de démonter le panneaux en période de gèle )

1 groupe de sécurité

1 T en laiton + mamelon + écrou pour collets battu

joints + fillasse .

une vitre en verre qui doit avoir les même cotes que le panneau fini + un bout de grillage pour protéger de la grêle

des chutes de tôle pour la finition ( recouvrement du panneaux pour ne pas que la pluie pénètre dedans)

un vieux chauffe eau électrique.

du fer pour construire un support ou sera posé notre panneau solaire.

voilà pour le principal , le reste des raccords cuivre dépendrons de l’emplacement de votre arrivé d’eau, de la disposition du chauffe eau par rapport au panneau…

Bon bricolage à tous !

NUX
